Kabelzoeker TraceMeter TM30 - Multifunctionele kabelzoeker voor het lokaliseren van elektrische draden, kabels, grondkabels en vloerverwarmingskabels.

De TraceMeter TM30 kabeldetector is een geleider- en kabelzoeker met meet- en bewakingsfuncties. Hij kan ook worden gebruikt in een sterke elektrische omgeving, dus hij is geschikt voor zowel telecommunicatie- als elektrische installatiewerkzaamheden, renovatie, probleemoplossing en nog veel meer.

Het apparaat kan ook worden gebruikt voor het zoeken naar korte of afzonderlijke draden, die meestal moeilijk te vinden zijn met zoekapparatuur.

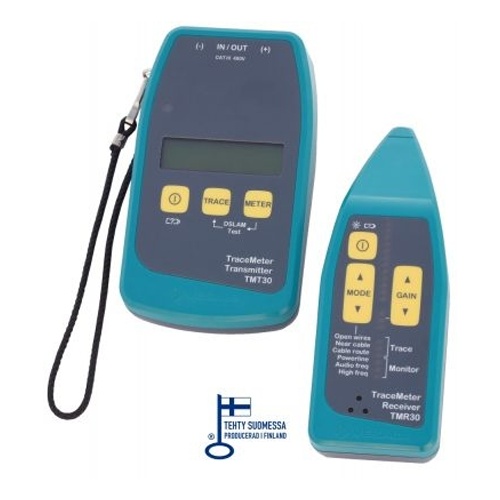

Zender TMT30

De TMT30 heeft drie zeer gebruiksvriendelijke bedieningsmodi:

In de traceermodus stuurt het apparaat een zoeksignaal waarnaar de ontvanger moet zoeken. Het apparaat kan worden aangesloten op bijvoorbeeld een 230 V stopcontact. Het apparaat toont ook de spanning op de uitgangspolen en de grootte van de stroom die naar het doel gaat.
In de metermodus werkt de TMT30 als een spannings- en frequentiemeter.
Met behulp van de DSLAM-test kan het apparaat worden gebruikt om te controleren of de breedbandmodem van het centrale uiteinde is aangesloten op een onbekend paar.
Ontvanger TMR30

De TMR30 is zeer veelzijdig:

Hij heeft drie zoekmodi voor traceren om te zoeken naar signalen die door de zender worden gegenereerd in open draden of kabels.
Met behulp van de drie monitormodi kan de TMR30 worden gebruikt om te luisteren naar signalen in verschillende frequentiebereiken vanaf de bovenkant van de geleiders of bijvoorbeeld vanaf de eindaansluitingen.

De TMR30 heeft ingebouwde antennes. Het LED-kolomdisplay en de geluidssignalen geven duidelijk de sterkte van de signalen aan tijdens het werk. Bovendien heeft het apparaat een LED-lampje dat naar de werklocatie wijst.

Gebruik van de TMR30 voor monitoring
In de Powerline-bewakingsmodus kan de TMR30 zonder zender worden gebruikt, bijvoorbeeld om de spanning en polariteit van stopcontacten te bepalen.
In de High Freq-modus kan worden geluisterd naar hoogfrequente signalen. Hiermee kunnen bijvoorbeeld breedbandparen worden geïdentificeerd.
Geluidsfrequenties kunnen beluisterd worden in de Audio freq modus direct vanaf het oppervlak van de geleiders.

Werking TM30 pager
Sterke elektrische objecten : Aangezien de TM30 bestand is tegen spanningen tot 400 V, kan hij worden gebruikt voor het zoeken naar hoogspanningsgeleiders en -kabels.
Kabels zoeken: de TM30 kan ook worden gebruikt om ondergrondse telecommunicatie- en elektriciteitskabels op te sporen, vooral over korte afstanden. In het voorbeeld op de foto zoeken we de route van de voedingskabel van de lantaarnpaal met behulp van een grondspies. Op de TMT30 kan ook een PM100 of PM50 klemtransformator worden aangesloten, waarmee kabels kunnen worden opgespoord die niet galvanisch kunnen worden verbonden.
Kruisverbinden van draden en telepairs: TM30 kan worden gebruikt om de routes van telepairs, zelfs in dikke draadbundels, zeer efficiënt te volgen, bijvoorbeeld in centrale gebouwen. De geleiders van de appartementsdozen zijn ook gemakkelijk terug te vinden in het schakelbord.
Identificatie van kabels : In renovatiesituaties kan de TM30 bijvoorbeeld worden gebruikt om afgesneden elektriciteits- en telecommunicatiekabels of bijvoorbeeld coaxkabels van bewakingscamera's te identificeren en op te sporen.

Configuratie:

Zender TMT30
Aansluitkabels TB10m en TM10p (veiligheidsbananen, 1 m)
Adapterklauw XKKm en XKKp (beveiligd, banaan)
Aansluitkabel S3TB (Schuko/beveiligde bananen)
Ontvanger TMR30
Draagtas KLTM30
Handleiding
Batterijen
