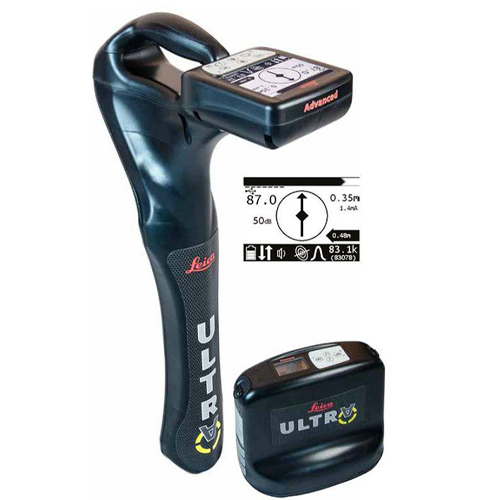

Leica ULTRA Kabeldetektor mit Tracking-System

Sparen Sie Zeit und erhöhen Sie die Zuverlässigkeit Ihrer Ergebnisse mit Leica ULTRA, unserem fortschrittlichsten Instrument für die genaue Rückverfolgung von Kabeln und Rohren.

Die Komplexität unterirdischer Infrastrukturnetze nimmt weiter zu, und genaue Informationen über die Lage unterirdischer Kabel und Rohre sind wichtiger als je zuvor. Der Schutz unterirdischer Anlagen bei Aushubarbeiten erfordert eine genaue Kartierung und Vermessung der vorhandenen Leitungen.

Durch die Integration intelligenter Signalverarbeitung mit einzigartig flexiblen Nutzungseinstellungen ermöglicht der Leica ULTRA eine genaue Erkennung erdverlegter Rohre für sichere Grabungen und Rohrmessungen. Hervorragende Leistung kombiniert mit Benutzerfreundlichkeit und Flexibilität.

Speziell für die Rohrverfolgung optimiert.

Konfiguration für anspruchsvolle Umgebungen
Optimieren Sie das Instrument für die Arbeit an den schwierigsten und komplexesten Orten. Der Leica ULTRA Kabeldetektor kann für verschiedene Projektumgebungen konfiguriert werden und verfügt über mehr als 100 wählbare Betriebsfrequenzen. Programmierbare Einstellungen ermöglichen die Anpassung der Antennen für verbesserte Genauigkeit und Wiederholbarkeit.

Die besten Frequenzen in überlasteten Gebieten

Für Arbeiten in verkehrsreichen Gebieten verwendet Leica ULTRA die Umgebungsstörungsmessung (Ambient Interference Measurement, AIM), die das Signal digital analysiert und die besten Frequenzen für eine genaue Rohrortung empfiehlt.

Lokalisieren Sie die Rohre hinter einem Hindernis.
Es gibt immer wieder Situationen, in denen sich das Rohr in der Nähe oder unter einem Hindernis befindet. Bei der Schachtleitungsmessung ortet der Leica ULTRA das Zielrohr, wenn es nicht direkt von oben zugänglich ist. Diese Funktion verwendet die verfügbaren Daten, um die horizontale und vertikale (Tiefe) Entfernung zu schätzen.
Verbindung zwischen Sender und Empfänger
Steuern Sie den Sender direkt vom Empfänger aus über die leistungsstarke Kommunikationsverbindung zwischen Sender und Empfänger des Leica ULTRA. Sie müssen nicht mehr zwischen der Abtastlinie und dem Sender hin- und herlaufen. Passen Sie die Einstellungen einfach automatisch an.
Bedieneranzeige löschen
Übersichtliches Grafikdisplay mit Pfeiltasten mit automatischer Pin-Positionierung.

Das große hintergrundbeleuchtete Display sorgt für eine zuverlässige und schnelle Verfolgung unter allen Arbeitsbedingungen.
GNSS und GIS integriert.
Die echte Lösung für die Datenerfassung oder Messanwendungen von unterirdischen Leitungen durch eine Person, in einem Schritt. Leica ULTRA arbeitet integriert mit Aufnahmegeräten mit GNSS oder GIS.

Kabeldetektor

Technische Informationen              Standartdetektor                Erweiterter Detektor

Abmessungen                               691 x 325 x 122 mm (27,2 x 12,8 x 4,75 Zoll)
Gewicht (einschließlich Batterien)                         2,2 kg (4,8 lb)

LEISTUNGSFÄHIGKEIT

Frequenzbereich                                                     50 Hz - 200 kHz
Empfindlichkeit                                                   33 kHz (1 μA bei 1 m)
Dynamischer Bereich                                                        117 dB
Tiefe, max.                                                                   6 m (20 ft)
Ortungsgenauigkeit                                                            ±5%
Tiefe Dynamischer Überlastungsschutz                      30 dB (automatisch)
Diepte nauwkeurigheid

In Linie - ±5% bis 3 m (±5% bis 10 ft)

Sonde - ±5% bis 3 m (±5% bis 10 ft)

Passiv - ±5% bis 3 m (±5% bis 10 ft)

    MERKMALE
Freigegebene Frequenzen                        512 Hz, 3,14 kHz, 8,192 kHz, 32,768 kHz, 83,1 kHz, 200 kHz
Benutzerdefinierte Frequenzen                Bis zu 100 benutzerdefinierte Frequenzen von 256 Hz - 83 kHz
DE-Richtung aktiviert Beliebige                                  Frequenz von 256 Hz bis 10 kHz
Fehlersuche DE-basiert                                                                 263 Hz
Frequenzen für den kathodischen Schutz                                 100 Hz, 120 Hz
Netzfrequenzen                                    50 Hz, 60 HZ, 100 Hz, 120 Hz, 150 Hz, 180 Hz, 450 Hz, 540 Hz
Sprachunterstützung                                           17 vom Benutzer wählbare Sprachen
Wählbare automatische Abschaltung                                5, 10, 20 oder 30 Minuten
PC-basierte Konfiguration    Software-Updates und Konfiguration können über den PC eingestellt werden
