Vesala MicroSonde  MPL4-33 (33kHz)

NanoSonde MPL4-33 ist Vesalas neue, weltweit kleinste aktive Sonde für kleine unterirdische Kanäle. Mit einem Durchmesser von nur 4,6 mm eignet sie sich optimal für die Kalibrierung (Beseitigung von Hindernissen) von Glasfaserkanälen mit einem Innendurchmesser von 6 mm und die Lokalisierung von Verstopfungen, Beulen und anderen Problemen. Der MPL4-33 ist in der Mitte flexibel, so dass er enge Rohrbögen mit einem Radius von 170 mm durchfahren kann.

HINWEIS: Am MPL-4 kann keine Seilzugfeder befestigt werden, sie muss mit Luft durch das Rohr geblasen werden. (Siehe das Demo-Video)

MPL4-33 ist für die Verwendung mit dem Vesala CL43 Compact Locator und anderen Kabelsuchgeräten und Rohrsuchgeräten vorgesehen, die auf der 33 kHz Suchfrequenz arbeiten, wie z.B. der Leica DD120, DD130, usw.

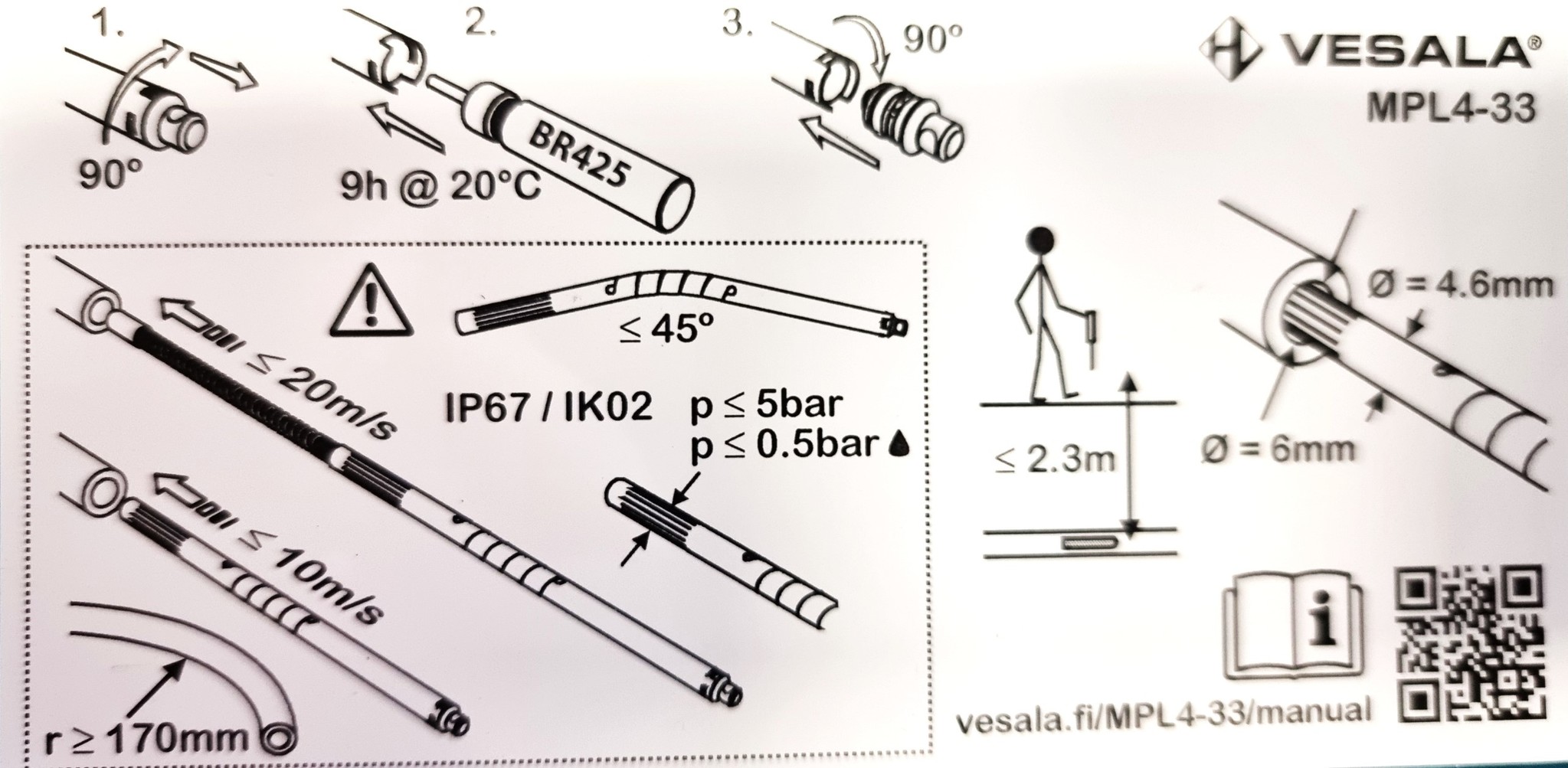

So kalibrieren Sie Mikrokanäle mit MPL4-33
Vor dem Ausblasen (Einschießen der Sonde unter Luftdruck durch das Rohr) wird ein Stoßdämpfer geeigneter Größe an der Sonde angebracht. Dieser schützt die Sonde, wenn sie auf ein Hindernis trifft. Nach dem Einlegen einer Batterie wird die Sonde in den Kanal eingeschossen. Wenn die Sonde den Kanal durchläuft, ohne anzuhalten, ist der Kanal erfolgreich kalibriert bzw. leer. Bleibt die Sonde im Kanal aufgrund einer Verstopfung oder eines Knicks im Rohr stehen, wird sie mit einem Kabeldetektor oberirdisch geortet. Die Kenntnis der genauen Position einer Verstopfung spart viel Zeit und unnötige Grabungskosten.

Technische Eigenschaften MPL4-33
Der MPL4-33 schaltet sich ein und beginnt ein Erkennungssignal zu senden, wenn eine Batterie eingelegt und der Batteriedeckel aufgesetzt ist. Der typische Erfassungsbereich mit dem CL43-Empfänger beträgt 2,3 m. Die austauschbare Lithiumbatterie ermöglicht eine Betriebszeit von ca. 9 Stunden, abhängig von der Umgebungstemperatur. MPL4-33 hat einen Durchmesser von 4,6 mm und eine Länge von 94 mm mit Batteriefachdeckel, ohne Stoßdämpfer. Das Befestigungsgewinde für Stoßdämpfer ist M3,5 Innengewinde. Ein Stoßdämpfer mit 4,8 mm Kalibrierkopf für 6 mm Kanäle ist im Lieferumfang enthalten. Ein 6,4-mm-Kopf für 8-mm-Kanäle ist ebenfalls erhältlich.

Die Batterien können separat in Packungen zu 10 Stück bestellt werden (siehe Abbildung).

1 Batterie hält zwischen 6 und 9 Stunden (je nach Temperatur)

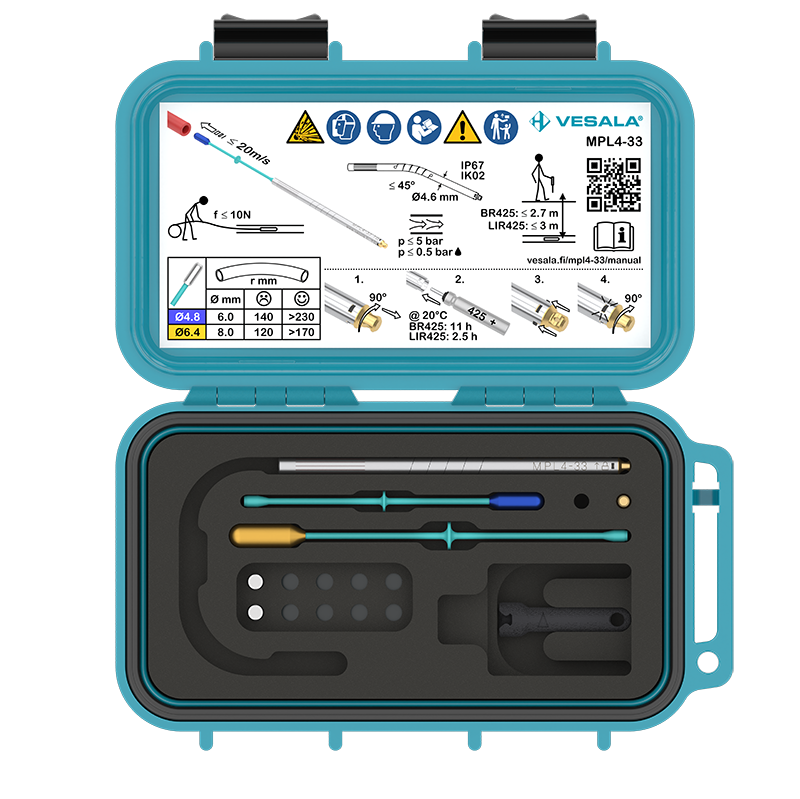

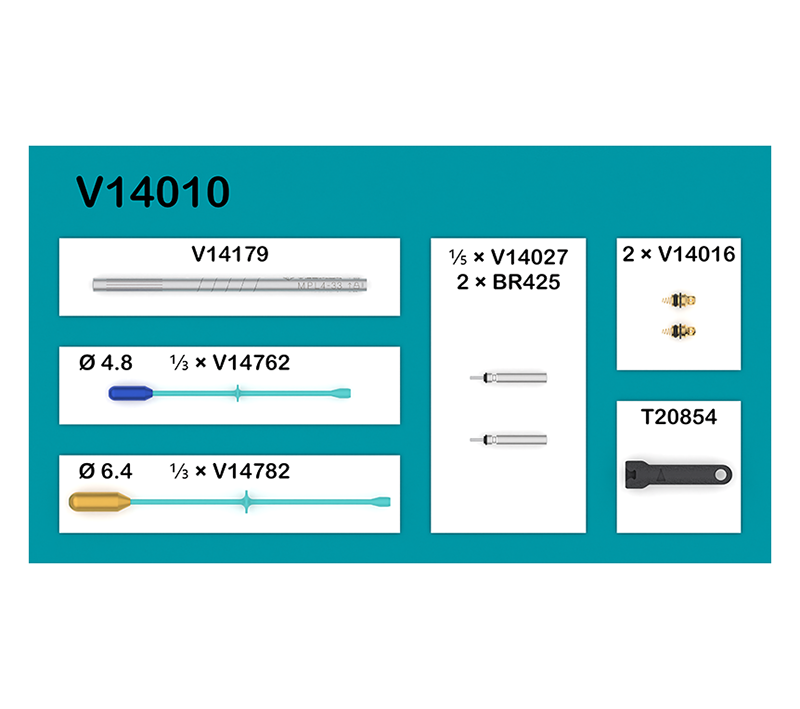

Lieferumfang:

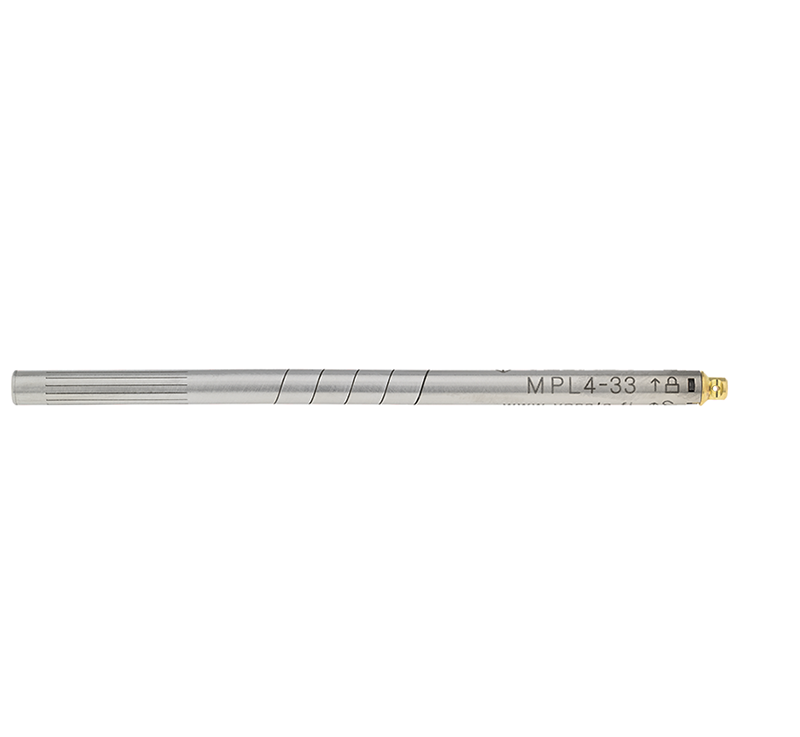

MPL4-33 Sendersonde mit M3,5-Montagegewinde
Ersatz-Batteriekappe
Werkzeug für Batteriedeckel
3,0-V-Lithium-Batterie BR425, 2 Stück

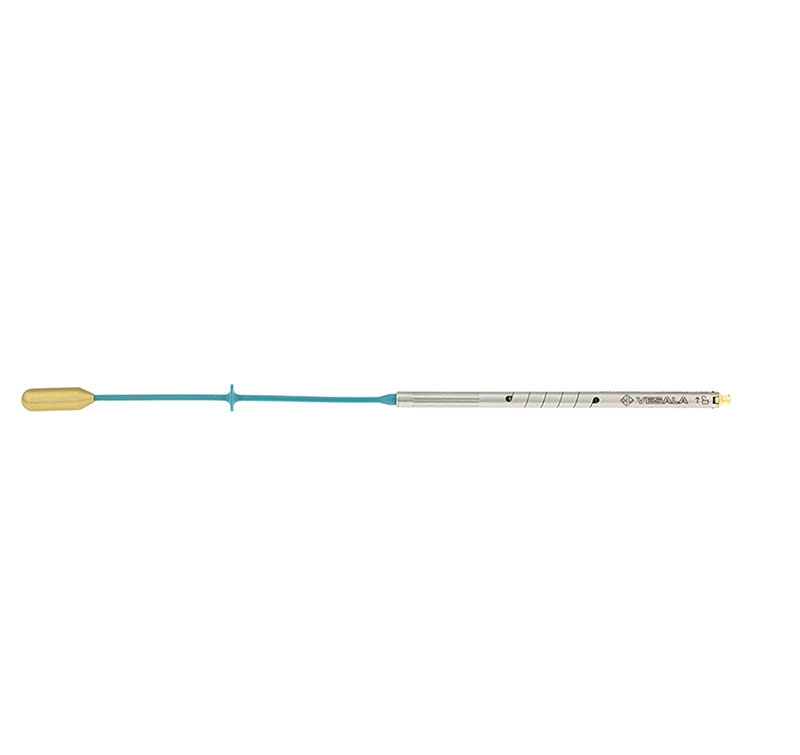

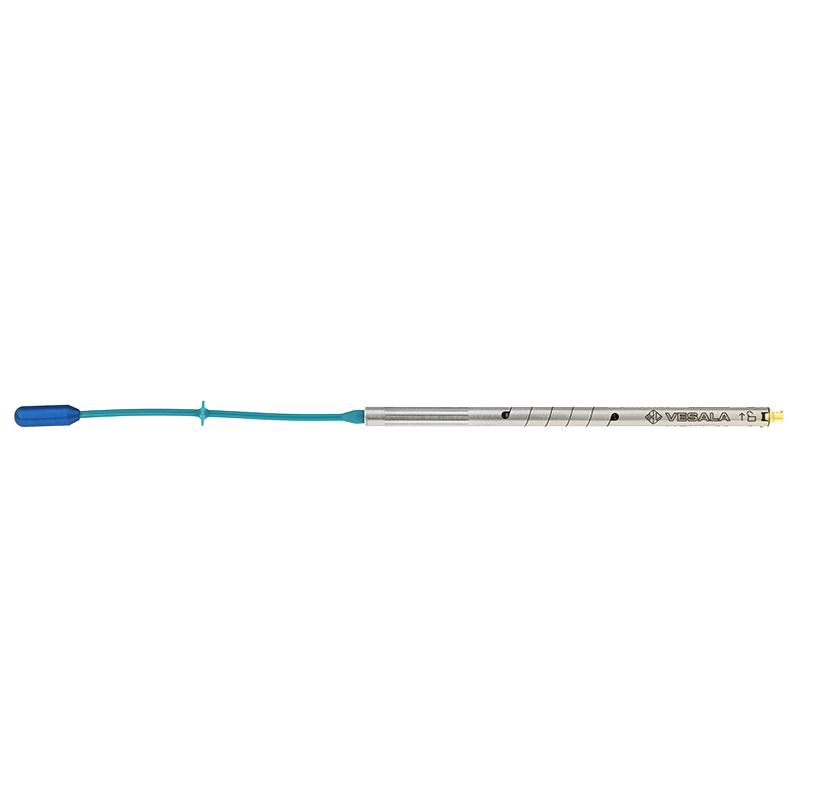

Stoßdämpfer und 4,8 mm Kalibrator IV343-48
Kunststoff-Aufbewahrungsbox SB4
Kurzanleitung
